由于在结构上不能采用外并电容的均压措施。避雷器高度超过5m时，如不采取措施，其电位分布不均匀系数将达1.2，荷电率达98。这将加速高场强处电阻片的老化。因此，通过Solid Works三维设计及改善电位分布＜br /＞ 的设计，并通过改变均压环的数量、大小、放置位置及深度等措施使500 kV无间隙线路避雷器（5.4m高）电位分布不均匀系数限制在10.4 以下[5]，详在避雷器整体模压注射硅橡胶过程中，避雷器各部分均处于受热状态（100℃以上）。当模压硫化完成（即避雷器密封完成），氧化锌避雷器冷却后内部将形成低气压。由“巴申曲线”可知，此时电阻片沿面闪络电压大为下降，有可能在较低电压下损坏避雷器。这是生产厂家容易忽略的工艺技＜br /＞ 术问题。＆emsp；＆emsp；（8）影响间隙放电稳定性的因素＆emsp；＆emsp；间隙放电电压的稳定性是避雷器保护性能的标准，棒－棒纯空气间隙与环－环带绝缘子支撑间隙放电特性本身存在差异。前者是极不均匀电场，后者是稍不均匀电场；前者放电电压稍低、分散性小，后者不仅分散性大，且受绝缘子污秽性能影响明显，当污秽引起漏电流且达到一定值时，它与避雷器本体漏电流形成一个“分压器”，明显地改变了整个避雷器电位分布，提高了避雷器放电电压值＜br /＞ ，这是设计者必须给予充分考虑的。 与瓷外套避雷器不同，复合外套避雷器的外套采用有机高分子材料，它必须进行许多验证其特性的试验[6]，如耐天侯试验、氧化锌避雷器耐电蚀试验、耐盐雾试验等。这些试验的要求及试验方法大部分都已体现在IEC新版本的标准中。＆emsp；＆emsp；（1）复合外套起痕和电蚀试验＆emsp；＆emsp；按比例制作了避雷器比例元件。雾室温度20~25℃，盐雾中NaCl含量为9.8kg/m3，以3.9L/ m3·h速度喷＜br /＞ 向比例元件。同时将等比例持续运行电压Uc施加于比例元件上，持续时间1000h。试验期间无过流中断，比例元件复合外套无起痕、裂缝和树枝状裂纹产生，伞裙未击穿。＆emsp；＆emsp；（2）热机试验及沸水煮试验＆emsp；＆emsp；该项试验用于验证避雷器在冷热、机械力共同作用下法兰与环氧玻璃纤维布筒结合部分粘合剂的性能，该项试验分两步进行：＆emsp；＆emsp；1）比例元件在下列条件同时作用下进行试验：①2次（-35±5）℃ ~（50±5）℃冷＜br /＞ 热循环，高低温度至少保持8h，每一循环持续24h；②给比例元件施加50额定拉伸负荷的负荷力。＆emsp；＆emsp；2）比例元件在0.1 NaCl的溶液中沸煮42h后，立即放进环境温度的水溶液中浸泡24h，取出后在环境温度空气中静放24h，直到表面干燥。＆emsp；＆emsp；（3）爬电比距的选择＆emsp；＆emsp；硅橡胶的复合外套的耐污秽性能比瓷套高出66。这是由硅橡胶的憎水性所决定的，憎水性来自硅橡胶分子中具有排斥水分子天性的。试＜br /＞ 验结果表明：＆emsp；＆emsp；1）复合外套耐污秽性能远高于瓷套，氧化锌避雷器但尚未取得定量的结论。＆emsp；＆emsp；2）复合外套提高的耐污性能可留给用户、电力部门作为裕度考虑。因此，爬电比距的设计仍按瓷外套标准考虑。这一设计还受两个外界因素影响：①复合外套比瓷套更容易提高爬电比距，但必须保证电弧小距离（如110kV下≥1m）；②笔者认为，两类有串联间隙避雷器选择爬电比距应有所不同：棒－棒纯空气有间隙避雷器本体爬距≥1.7cm/＜br /＞ kV即可认为是的，因为，正常运行电压下避雷器本体几乎不承受任何电压值；环－环绝缘支撑有间隙避雷器，其爬距应为避雷器本体爬距与支撑绝缘子爬距之和，作者建议，爬电比距应分别规定，避雷器本体≥1.7cm/kV，支撑绝缘子≥1.7cm/kV，因为在正常运行和雷击瞬间不同工况下，两者都需分别承受了几乎100的过电压，避雷器总体爬电比距≥3.4cm/kV。我国无间隙线路避雷器的使用量超过有间隙线路避雷器＜br /＞ ，90的330kV、500kV线路使用无间隙线路避雷器。无间隙避雷器在绝缘配合上，保护性能分散性小，仅仅取决于一条U-I特性曲线，保护裕度大。避雷器运行事故率已低于0.03/100相·年以下，且无间隙线路避雷器限制操作过电压的优点是目前有间隙线路避雷器所不能达到的。表4列出两种线路避雷器的技术要求及性能[无间隙线路避雷器的运行条件除满足一般电站避雷器要求外，还应满足以下条件：＆emsp；＆emsp；（1）承受各＜br /＞ 种内过电压作用，特别在线路中段，内过电压值高，过电压出现频率高，要求通流容量较大。

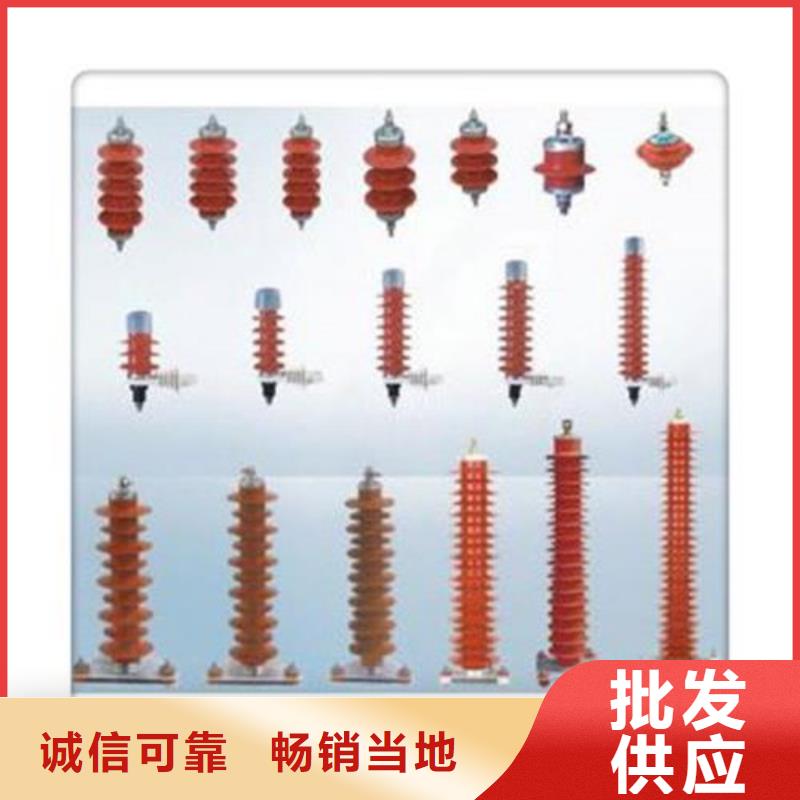

避雷器有时也称为过电压保护器，过电压限制器。如图1所示就是一个避雷器。交流无间隙金属氧化物避雷器用于保护交流输变电设备的绝缘，免受雷电过电压和操作过电压损害。适用于变压器、输电线路、配电屏、开关柜、电力计量箱、真空开关、并联补偿电容器、旋转电机及半＜br /＞ 导体器件等过电压保护。交流无间隙金属氧化物避雷器具有优异的非线性伏?安特性，响应特性好、无续流、通流容量大、残压低、抑制过电压能力强、耐污秽、抗老化、不受海拔约束、结构简单、无间隙、密封严、寿命长等特点 避雷器在正常系统工作电压下，呈现高电阻状态，仅有安级电流通过。在过电压大电流作用下它便呈现低电阻，从而限制了避雷器两端的残压避雷器分为很多种，有金属氧化物避雷器，线路型金属氧化物避雷器＜br /＞ ，无间隙线路型金属氧化物避雷器，全绝缘复合外套金属氧化物避雷器，可卸式避雷器。避雷器的主要类型有管型避雷器、阀型避雷器和氧化锌避雷器等。每种类型避雷器的主要工作原理是不同的，但是它们的工作实质是相同的，都是为了保护通线缆和通设备不受损害。管型避雷器管型避雷器实际是一种具有较高熄弧能力的保护间隙，它由两个串联间隙组成，一个间隙在大气中，称为外间隙，它的任务就是隔离工作电压，避免产气管＜br /＞ 被流经管子的工频泄露电流所烧坏；另一个装设在气管内，称为内间隙或者灭弧间隙，管型避雷器的灭弧能力与工频续流的大小有关。这是一种保护间隙型避雷器，大多用在供电线路上作避雷保护。阀型避雷器阀型避雷器由火花间隙及阀片电阻组成，阀片电阻的制作材料是特种碳化硅。利用碳化硅制作的发片电阻可以有效地防止雷电和高电压，对设备进行保护。当有雷电高电压时，火花间隙被击穿，阀片电阻的电阻值下降，将雷电流引入大地＜br /＞ ，这就保护了线缆或电气设备免受雷电流的危害。在正常的情况下，火花间隙是不会被击穿的，阀片电阻的电阻值较高，不会影响通线路的正常通。
