按原理图将相关仪表和设备连接好，测试前应首先将电流继电器LJ的整定值调至值(作为后备保护)，然后将试验变压器空载升压，电流继电器LJ应不动作，将数字电流表A2的量程调至10~20A(5KVA及以下容量试验变压器可不加限流电阻R)。 工频试验电压分别加在被测试品的A和D，B和D，C和D，A和C，B和C，以及A和B上，缓慢调高试验变压器的输出电压，同时观察电压表及数字电流表A2，TBP间隙未击穿放电时，数字电流表A2的读数为零或数值很小。 当试验变压器的输出电压达到TBP的动作值时，TBP间隙被击穿放电，数字电流表A2的读数将突增，电流表A1同样也会有突变现象产生，此时试验变压器的高压输出电压值即为该TBP的工放值，试验注意事项a，户内型TBP在做工放试验时。 应先将TBP放在铁板上进行，铁板同时可靠接地，铁板面应略大于TBP下底面,b，用户在做TBP工放时,不能以电流继电器LJ是否动作来作为TBP的工放数值的依据,c，在做TBP工频放电时,当观察到电流表有明显的增大时,要立即将调压器回零,并切断电源。 切忌在放电后继续升高电压,以免损坏保护器,d，用户在试验时如果发现其工放值超出表二中的允许范围时,请仔细检查接线是否正确，表计是否准确和调压器炭刷是否接触良好，如经检查测试数据无误,确已超出允许范围时,请与我公司联系,e。 用户在做其它电气设备绝缘试验时,应将TBP连接线拆除,f，试验时,只有内部间隙放电,外围任何部分不得有闪络,g，本产品每一年做一次性试验,同时将TBP外表面灰尘清理干净，安装及注意事项a，户内型可以水平安装在各种不同型号的开关柜内,该类产品除直接与开关柜"A"。 "B"，"C"三相及接地相("D"相)相连的线鼻子为裸导体外,其余部分被绝缘体封闭,因此它的相间，相对地(或柜体)的距离及对柜体安装空间要求相应较小,可直接安装在开关柜的手车底盘内或互感器室内,b，带有动作记录仪的TBP,先将TBP本体(安装方式同上)和动作记录仪各自固定好后,通过配备的特制电缆相连。

在接地装置上就产生压降，该压降通过配变外壳同时作用在低压侧绕组的中性点处，因此低压侧绕组中流过的雷电流将使高压侧绕组按变比感应出很高的电势(可达1000kV)，该电势将与高压侧绕组的雷电压叠加，造成高压侧绕组中性点电位升高。 击穿中性点附近的绝缘，如果低压侧安装了MOA，当高压侧MOA放电使接地装置的电位升高到一定值时，低压侧MOA开始放电，使低压侧绕组出线端与其中性点及外壳的电位差减小，这样就能或减小[反变换"电势的影响。 3.MOA接地线应接至配变外壳MOA的接地线应直接与配电变压器外壳连接，然后外壳再与大地连接，那种将避雷器的接地线直接与大地连接，然后再从接地桩子上另引一根接地线至变压器外壳的作法是错误的，另外，避雷器的接地线要尽可能缩短。 在日常运行中，应检查避雷器的瓷套表面的污染状况，因为当瓷套表面受到严重污染时，将使电压分布很不均匀，在有并联分路电阻的避雷器中，当其中一个元件的电压分布增大时，通过其并联电阻中的电流将显著增大，则可能烧坏并联电阻而引起故障。 此外，也可能影响阀型避雷器的灭弧性能，因此，当避雷器瓷套表面严重污秽时，必须及时清扫，检查避雷器的引线及接地引下线，有烧伤痕迹和断股现象以及放电记录器是否烧通过这方面的检查，容易发现避雷器的隐形缺陷,检查避雷器上端引线处密封是否良好。 避雷器密封不良会进水受潮易引起事故，因而应检查瓷套与法兰连接处的水泥接合缝是否严密，对10千伏阀型避雷器上引线处可加装防水罩，以免雨水渗入,检查避雷器与被保护电气设备之间的电气距离是否符合要求，避雷器应尽量靠近被保护的电气设备。 避雷器在雷雨后应检查记录器的动作情况,检查泄漏电流，工频放电电压大于或小于标准值时，应进行检修和试验,放电记录器动作次数过多时，应进行检修,瓷套及水泥接合处有裂纹,法兰盘和橡皮垫有脱落时，应进行检修，。

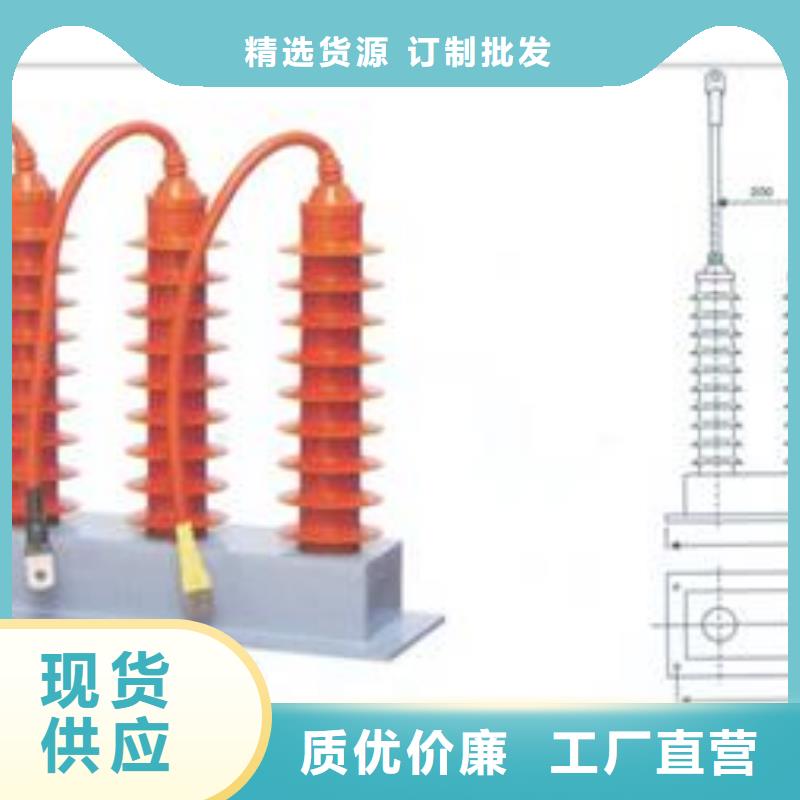

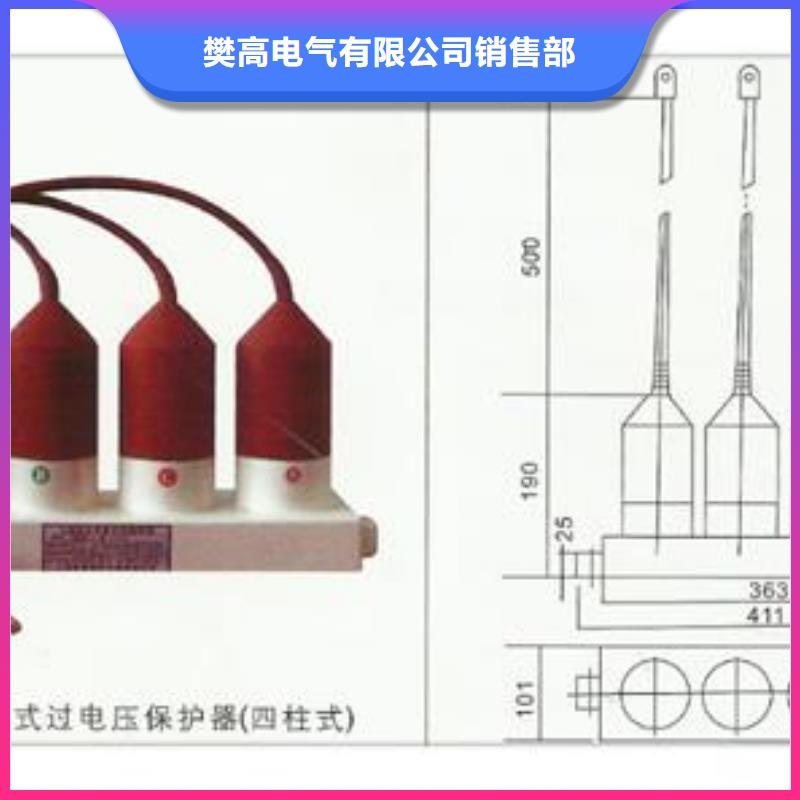

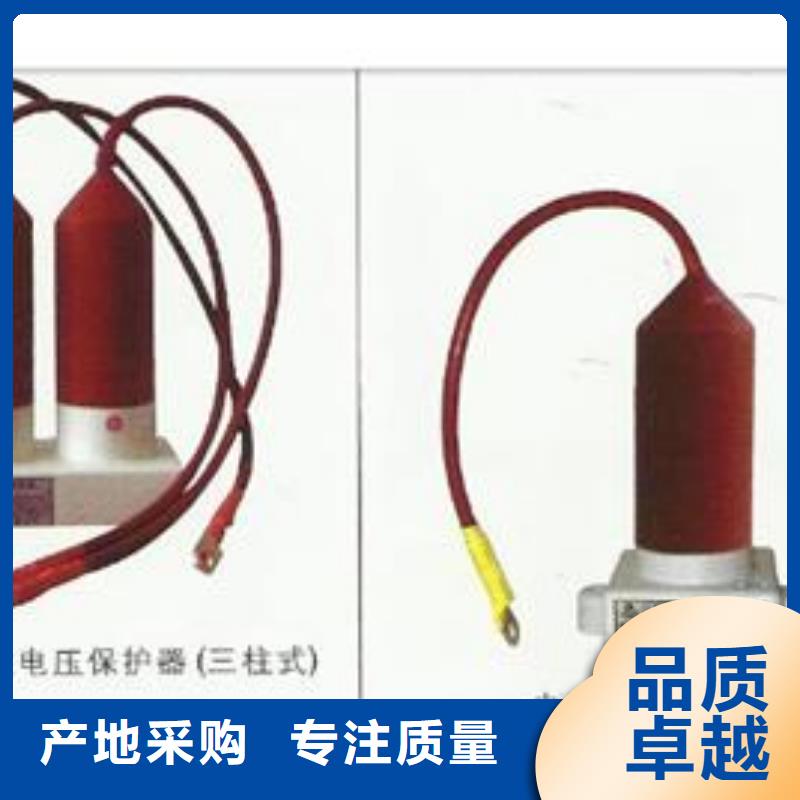

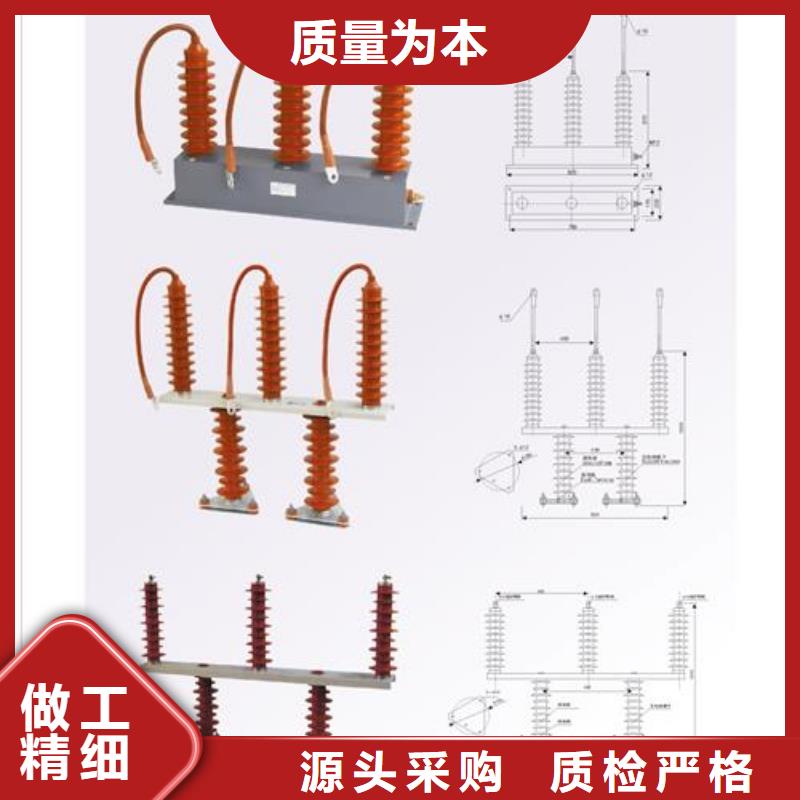

带串联间隙氧化锌避雷器由于增加了串联间隙，MOA可以用数量较少的ZnO电阻片，避雷器在线监测器这时残压可以做的很低，如果火花间隙的放电 电压也很低，则可使避雷器既有很低的保护水平又不致因为泄漏电流阻性分量大以及由此带来的劣化现象和功率损耗问题。 有串联间隙的MOA与无间隙MOA相比，具有较高的耐受系统暂过电压能力，可在系统发生接地故障时保证自身，而且具有较低的雷电冲击放电电压和残压水平，可以为绝缘水平比较弱的设备提 供良好的保护，特别适用于中性点非有效接地系统使用。 三相组合式有串联间隙氧化锌避雷器，它在相 间和相地之间都连接有一定比例的ZnO电阻片或带火花间隙，是一种复合型避雷器，该过电压保护装置对相间过电压有比较好的保护作用。组合式过电压保护器因采用复合绝缘结构，所以在安装上受开关柜尺寸的影响较小，因此越来越被人们所认可。三、过电压保护器的安装及接线是否方便？ 非常方便。我公司生产的过电压保护器无论户内和户外的，都有专门的安装底座和接线端子，避雷器在线监测器适合各种状况的安装及接线， TBP型复合式过电压保护器，是一种新型的过电压保护器（也称为三相组合式过电压保护器），用于限制大气过电压和各种真空开关引起的操作过电压。在对相地之间的过电压提供保护的同时，又对相间过电压提供保护。用一台保护器可以代替几台避雷器，功能是普通避雷器性能上无法相比的。产品适合于不同型号的KYN、XGN、GBC、JYN、GZS等35kV及以下成套开关柜配套或直接使用于小型箱式变电站内（户外型产品可露天使用） 。TBP三相组合式过电压保护器，对电力系统中变压器、电动机、并联补偿电容器、母线、真空开关及其它电器设备免受大气过电压、操作过电压特别是相间过电压的理想保护装置。
